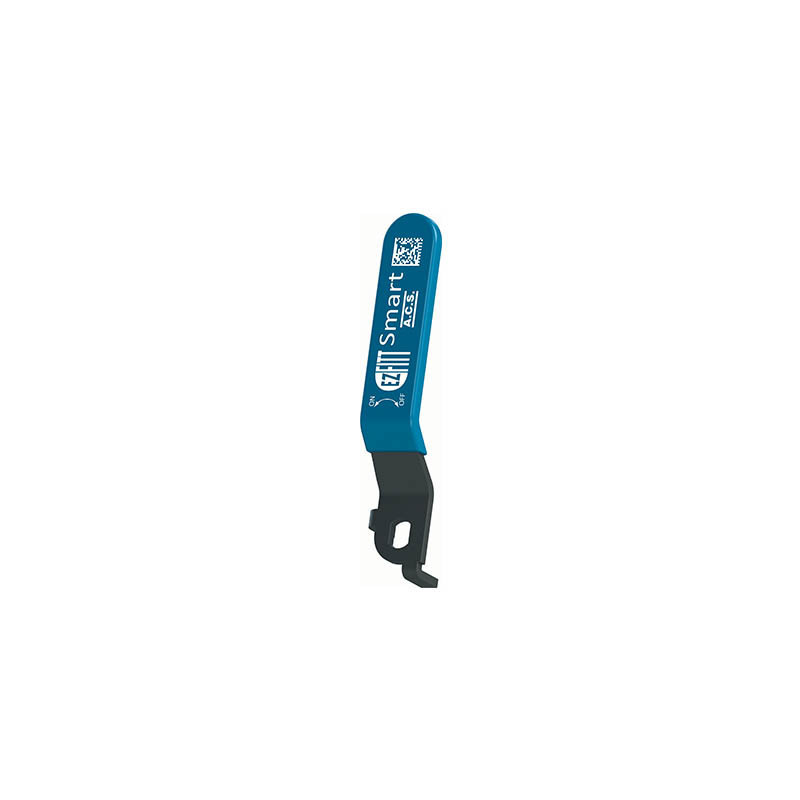

Poignée plate bleue Smart, acier revêtu anti-corrosion
Réf. 803
Poignée plate avec PVC bleu
en acier revêtu zinc-aluminium noir
+ boulonnerie.
Adaptable pour les réf 120, 121, 122, 123, 124, 125,126 et 130.
en acier revêtu zinc-aluminium noir
+ boulonnerie.
Adaptable pour les réf 120, 121, 122, 123, 124, 125,126 et 130.
Voir le Kit ILV SMART
Changer de couleur

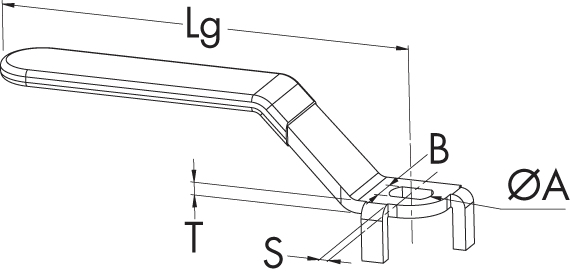

| Ø | ØA | B | S | T | Lg |
|---|---|---|---|---|---|
| 3/8" | Ø8 | 6 | 2 | 2.3 | 77 |
| 1/2” - 3/4” | Ø8 | 6 | 2 | 2.5 | 85 |
| 1" | Ø10 | 6 | 2 | 2.5 | 104 |
| 1”1/4 - 1”1/2 | Ø12 | 8 | 3 | 3 | 130 |
| 2" | Ø14 | 10 | 3.5 | 3.5 | 156 |
| 2"1/2 | |||||
| 3" - 4" |
Documents téléchargeables
| Nom | Type | Taille | |
|---|---|---|---|
| Fiche technique - Smart - RTS - Réf : 120, 120 PB, 123, 126, 121, 121 PB, 124, 122, 122 PB, 125, 130, 801, 803, 912, 807, 914 | 3.05 Mo | Téléchargement | |
| Instructions de montage | 0.11 Mo | Téléchargement |
Fiche technique - Smart - RTS - Réf : 120, 120 PB, 123, 126, 121, 121 PB, 124, 122, 122 PB, 125, 130, 801, 803, 912, 807, 914
3.05 Mo pdf
Instructions de montage
0.11 Mo pdf
