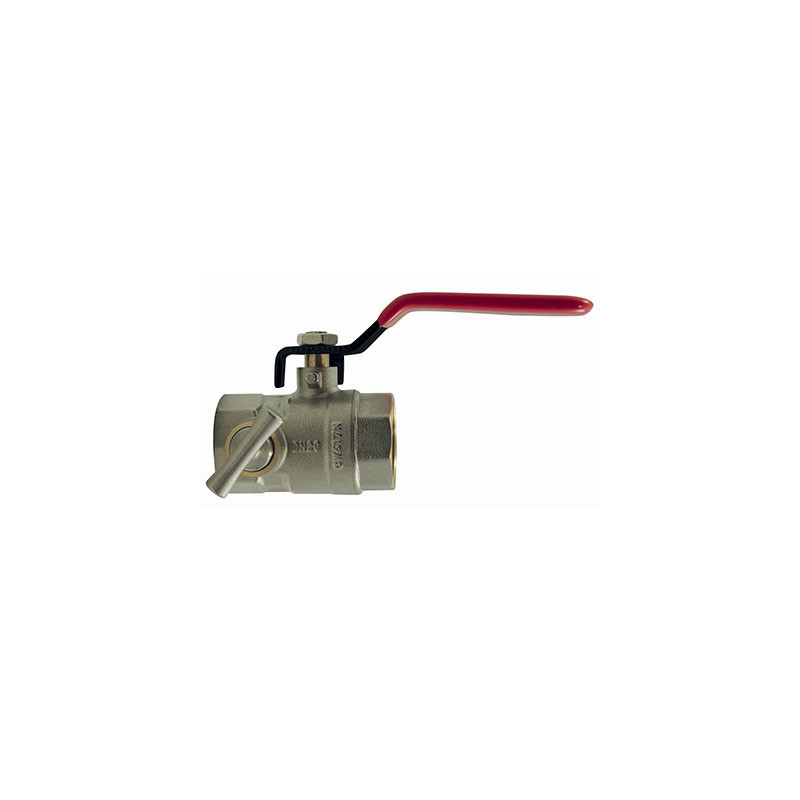

Vanne à purge Femelle/Femelle, poignée plate rouge
Réf. 126
- Vanne en laiton matricé, nickelé sur les surfaces extérieures.
- Conçue, fabriquée et contrôlée selon la norme européenne EN 13828.
- Passage standard.
- Etanchéité par double joint torique EPDM.
- Axe inéjectable.
- Embouts taraudés BSPP (gaz) selon norme ISO 228-1.
- Portées planes pour réaliser une étanchéité par joint plat.
- Poignée réversible avec indication du sens de manoeuvre ON/OFF.
- Data matrix code sur poignée et étiquette (accès aux fiches techniques via un smartphone).
- Marquage et traçabilité (date de fabrication, PN, taille, ACS, EZFITT Smart).
- Etanchéité testée à 100% en usine.
- Température : -10°C/+120°C
- Purge
Certification :
• WRAS
Voir le Kit ILV SMART
Changer de raccordement
| Ø | Kg | PN | ØD | ØE | L1 | L2 | L3 | H |
|---|---|---|---|---|---|---|---|---|
| 1/2" | 0.169 | 32 | 13.5 | 27 | 48 | 85 | 35 | 43 |
| 3/4" | 0.222 | 32 | 18 | 33 | 54.5 | 85 | 38 | 46 |
