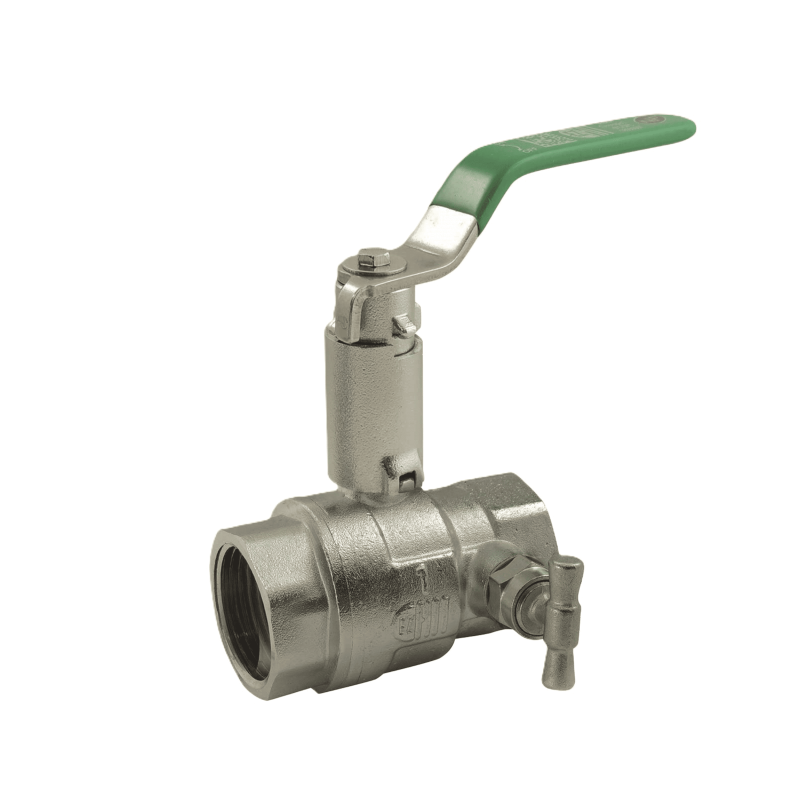

Válvula de purga NF con prolongador Hembra/Hembra, palanca plana verde inox

Name: Válvula de purga NF con prolongador Hembra/Hembra, palanca plana verde inox
Brand: Ezfitt
SKU: 566

Ref. 566

- Válvula de esfera y realce fabricados en latón forjado CW617N, recubrimiento 100% cromado.

- Realce con parte exterior fija → Sin daños del material aislante.

- Alto espesor aislante en la parte fija → 40 mm mínimo (valor más alto según tamaño).

- Paso total.

- Asiento plano y ancho.

- Conexión roscadas hembra y macho según la norma ISO 228-1 (BSPP).

- Palanca plano verde y sus elementos de fijación fabricados en inox 304 (protección anticorrosión), reversible con indicador de dirección ON/OFF.

- Diseñada, fabricada y controlada según la norma NF079 DT9.

- Estanqueidad testada al 100%.

- Eje anti-expulsión.

- Estanqueidad por doble junta tórica de EPDM.

- Válvula anticorrosión : probada y aprobada 200 horas de ensayo de niebla salina.
- Doble orificio de purga (Palanca y tapón de purga reversibles).

- Identificación y trazabilidad (fecha de fabricación, PN, DN, NF, ACS, EZFITT).

- QR code en la palanca (acceso a las fichas técnicas y las instrucciones desde un smartphone) y etiqueta individual en 2 idiomas con código de barras.

Ver el kit ILV NF

Ver todas las configuraciones

Ref. 566
Esquema y características

Ø	Código
1/2"	59662	1	64
3/4"	59663	1	50
1"	59664	1	34
1"1/4	59665	1	24
1"1/2	59666	1	15
2"	59667	1	10

Ø	Kg	PN	C*	D	L	L1	L2	H
1/2"	0.378	40	113	15	59	30	88	90
3/4"	0.483	40	124.5	20	67	39	88	96
1"	0.713	40	129.5	25	77	47	114	108
1"1/4	0.895	25	159	32	95	58	114	123.5
1"1/2	1.422	25	176	40	106	71	142	145
2"	2.122	16	194	50	127	89	142	154

Documentos descargables

Nombre	Tipo	Tamaño
Ficha técnica - NF - Válvula NF con prolongador H/H, palanca plana verde - Ref : 560, 561, 562, 566	pdf	2.52 Mo	Descargas
Assembling instructions	pdf	0.11 Mo	Descargas
