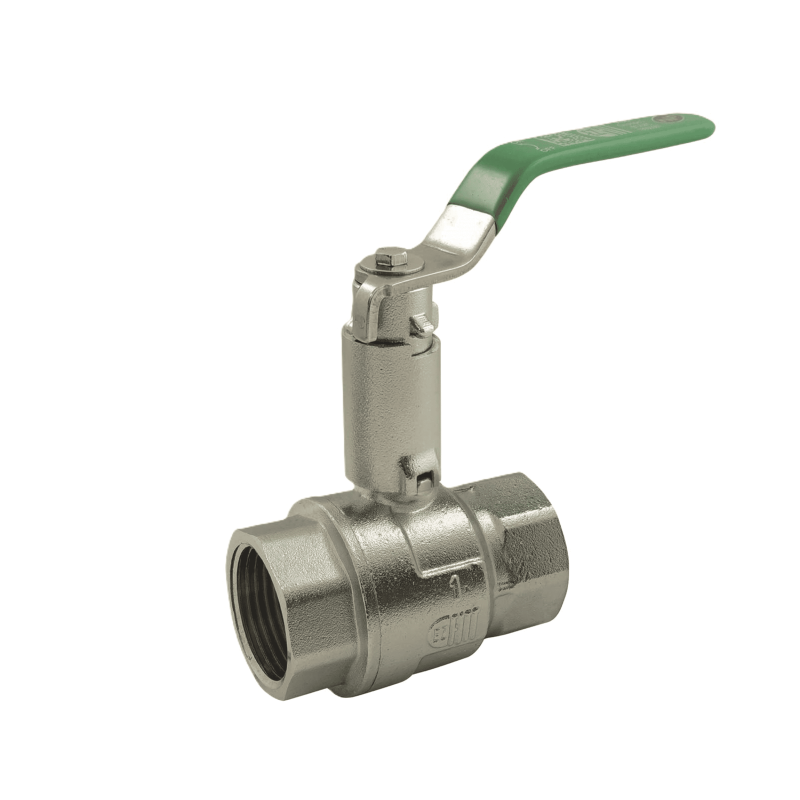

Válvula NF con prolongador Hembra/Hembra, palanca plana verde de inox
Ref. 560
- Válvula de esfera y realce fabricados en latón forjado CW617N, recubrimiento 100% cromado.
- Realce con parte exterior fija → Sin daños del material aislante.
- Alto espesor aislante en la parte fija → 40 mm mínimo (valor más alto según tamaño).
- Paso total.
- Asiento plano y ancho.
- Conexión roscadas hembra y macho según la norma ISO 228-1 (BSPP).
- Palanca plano verde y sus elementos de fijación fabricados en inox 304 (protección anticorrosión), reversible con indicador de dirección ON/OFF.
- Diseñada, fabricada y controlada según la norma NF079 DT9.
- Estanqueidad testada al 100%.
- Eje anti-expulsión.
- Estanqueidad por doble junta tórica de EPDM.
- Válvula anticorrosión : probada y aprobada 200 horas de ensayo de niebla salina.
- Identificación y trazabilidad (fecha de fabricación, PN, DN, NF, ACS, EZFITT).
- QR code en la palanca (acceso a las fichas técnicas y las instrucciones desde un smartphone) y etiqueta individual en 2 idiomas con código de barras.
Ver el kit ILV NF
| Ø | Kg | PN | C* | D | L | L1 | L2 | H |
|---|---|---|---|---|---|---|---|---|
| 1/2" | 0.302 | 40 | 113 | 15 | 51 | 30 | 88 | 90 |
| 3/4" | 0.411 | 40 | 124.5 | 20 | 61 | 39 | 88 | 96 |
| 1" | 0.634 | 40 | 129.5 | 25 | 72 | 47 | 114 | 108 |
| 1"1/4 | 0.798 | 25 | 159 | 32 | 87 | 58 | 114 | 123.5 |
| 1"1/2 | 1.309 | 25 | 176 | 40 | 98 | 71 | 142 | 145 |
| 2" | 2.015 | 16 | 194 | 50 | 120 | 89 | 142 | 154 |
Documentos descargables
| Nombre | Tipo | Tamaño | |
|---|---|---|---|
| Ficha técnica - NF - Válvula NF con prolongador H/H, palanca plana verde - Ref : 560, 561, 562, 566 | 2.52 Mo | Descargas | |
| Assembling instructions | 0.11 Mo | Descargas |
Ficha técnica - NF - Válvula NF con prolongador H/H, palanca plana verde - Ref : 560, 561, 562, 566
2.52 Mo pdf
Assembling instructions
0.11 Mo pdf
