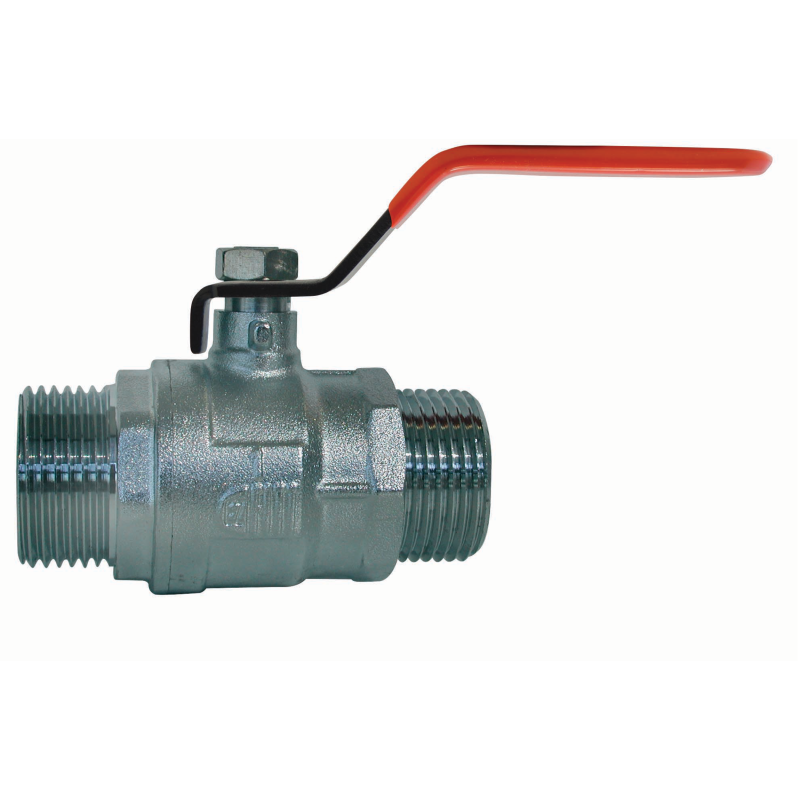

Vanne Mâle/Mâle, poignée plate rouge

Réf. 222

Caractéristiques Techniques :
• Laiton matricé, modèle lourd, passage intégral, PN40
• Conception, fabrication et contrôle suivant la norme EN 13828
• Température d'utilisation : -10°C à +120°C
• Filetage ISO 228-1
• Revêtement 100% chromé (corps, sphère et axe)
• Poignée en acier avec revêtement zinc-aluminium noir anti-corrosion
• Etanchéité par double joint torique EPDM
• Axe inéjectable
• Poignée réversible avec indication du sens de manoeuvre
• Flashcode sur poignée permettant d'accéder aux fiches techniques et aux notices à partir d'un smartphone
• Marquage PN, DN, date de fabrication, ACS sur corps et poignée

Certifications :
• ACS

• WRAS

ILV Voir le Kit ILV ADVANCE
  • ACS
  • 4MS
  • WRAS
Changer de poignée
Voir toutes les configurations
Ø Code UV Sachet Carton Qté
3/8" 29221 20 20 160
1/2" 29222 14 14 112
3/4" 29223 10 10 80
1" 29224 6 6 48
1"1/4 29225 1 1 45
1"1/2 29226 1 26
2" 29227 1 16
Créer
Vanne Mâle/Mâle, poignée plate rouge
Ø Kg PN D L1 E L2 H
3/8" 0.123 40 10 48 24 80 43
1/2" 0.171 40 14.5 61 28 80 46
3/4" 0.291 40 19 71 36 100 54
1" 0.441 40 24 85 43 100 58
1"1/4 0.544 25 30 87 52 114 68
1"1/2 0.893 25 37 102 63 142 83
2" 1.322 25 47 115 79 142 91
