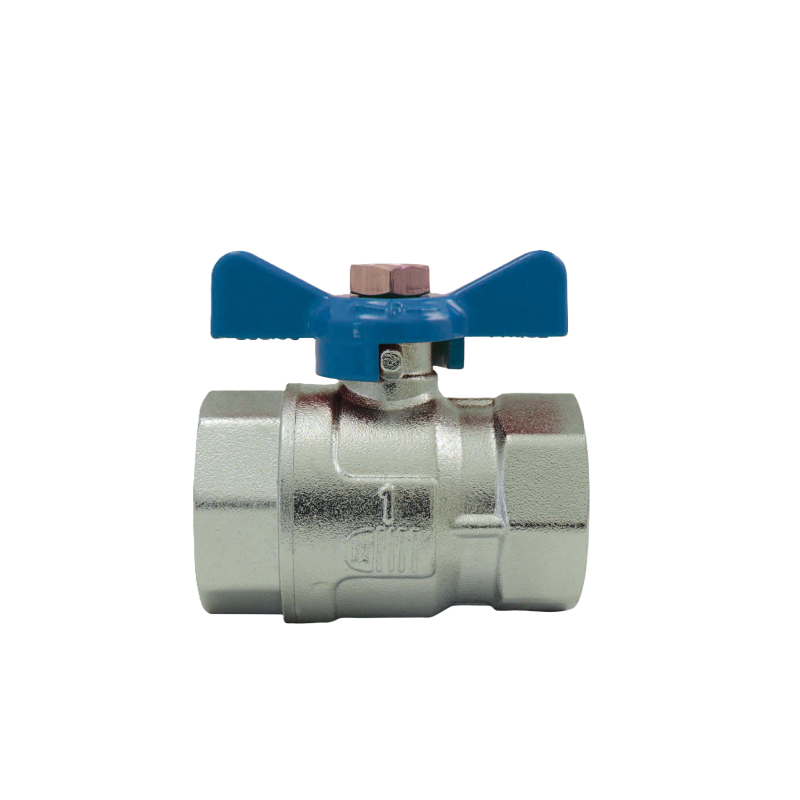

Vanne Femelle/Femelle, poignée papillon bleue
Réf. 223 PB
Caractéristiques Techniques :
• Laiton matricé, modèle lourd, passage intégral, PN40
• Conception, fabrication et contrôle suivant la norme EN 13828
• Température d'utilisation : -10°C à +120°C
• Filetage ISO 228-1
• Revêtement 100% chromé (corps, sphère et axe)
• Etanchéité par double joint torique EPDM
• Axe inéjectable
• Marquage PN, DN, date de fabrication, ACS
Certification :
• ACS
Voir le Kit ILV ADVANCE
Changer de poignée
| Ø | Kg | PN | D | L1 | E | L2 | H |
|---|---|---|---|---|---|---|---|
| 1/4" | 0.093 | 64 | 8 | 38 | 23 | 44 | 35 |
| 3/8" | 0.093 | 40 | 10 | 40 | 24 | 44 | 36 |
| 1/2" | 0.133 | 40 | 14.5 | 46 | 28 | 44 | 36 |
| 3/4" | 0.235 | 40 | 19 | 57 | 36 | 53 | 46 |
| 1" | 0.37 | 40 | 24 | 66 | 43 | 63 | 53 |
