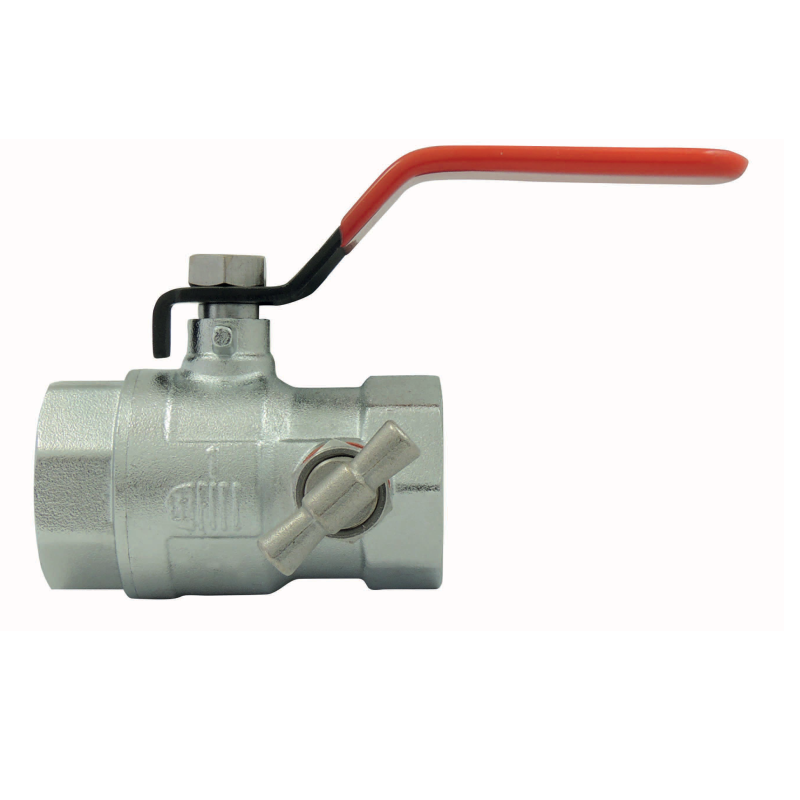

Vanne à purge Femelle/Femelle, poignée plate rouge
Réf. 226
• Passage intégral
• Corps, sphère et manchon en laiton matricé OT58 chromé
• Température maximum 120 °C
• PN 32
• Sièges PTFE - O-ring EPDM
• Poignée et écrou en acier chromé
• Etanchéité par technologie double joint o-ring
• Axe chromé boulonné
• Filetage ISO228
• Numéro de lot et date de fabrication sur le corps
• Corps, sphère et manchon en laiton matricé OT58 chromé
• Température maximum 120 °C
• PN 32
• Sièges PTFE - O-ring EPDM
• Poignée et écrou en acier chromé
• Etanchéité par technologie double joint o-ring
• Axe chromé boulonné
• Filetage ISO228
• Numéro de lot et date de fabrication sur le corps
Voir le Kit ILV ADVANCE
Changer de poignée
| Ø | Kg | PN | D | L1 | E | L2 | H |
|---|---|---|---|---|---|---|---|
| 1/2" | 0.217 | 40 | 14.5 | 52 | 28 | 80 | 46 |
| 3/4" | 0.325 | 40 | 19 | 62 | 36 | 100 | 54 |
| 1" | 0.455 | 40 | 24 | 73 | 43 | 100 | 58 |
| 1"1/4 | 0.597 | 25 | 30 | 82 | 52 | 114 | 68 |
| 1"1/2 | 0.913 | 25 | 37 | 92 | 63 | 142 | 83 |
| 2" | 1.376 | 25 | 47 | 106 | 79 | 142 | 91 |
