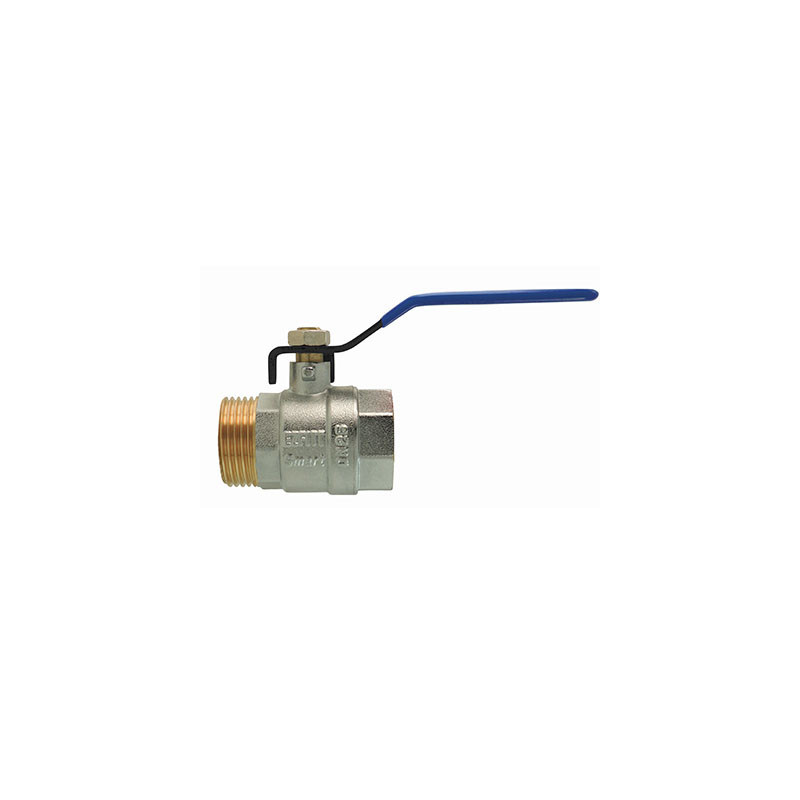

Válvula Macho/Hembra, palanca plana azul
Ref. 121 PB
- Válvula de latón forjado, niquelado en las superficies exteriores.
- Diseñada, fabricada y controlada según la norma Europea EN 13828.
- Paso estándar.
- Estanqueidad por doble junta tórica de EPDM.
- Eje antiexplosión.
- Roscados hembras BSPP según la norma ISO 228-1.
- Asiento plana para permitir una estanqueidad por junta plana.
- Palanca reversible con indicador de dirección ON/OFF.
- Código datamatrix en la palanca y la etiqueta (acceso a las fichas técnicas desde un Smartphone).
- Identificación y trazabilidad (fecha de fabricación, PN, DN, ACS, EZFITT Smart).
- Estanqueidad testada al 100%.
- Temperatura : -10°C/+120°C
Certificación :
- WRAS
Ver el kit ILV SMART
Cambiar palanca
| Ø | Kg | PN | ØD | ØE | L1 | L2 | H |
|---|---|---|---|---|---|---|---|
| 3/8" | 0.103 | 32 | 10 | 23 | 40 | 77 | 40 |
| 1/2" | 0.137 | 32 | 13.5 | 27 | 45 | 85 | 43 |
| 3/4" | 0.186 | 32 | 18 | 33 | 50.5 | 85 | 46 |
| 1"1/4 | 0.465 | 25 | 28 | 49.5 | 68 | 130 | 69 |
| 1"1/2 | 0.673 | 25 | 35 | 60.5 | 83 | 130 | 75 |
| 2" | 1.066 | 25 | 45 | 75.5 | 96 | 156 | 85 |
| 1" | 0.303 | 32 | 22 | 40 | 61 | 104 | 55 |
