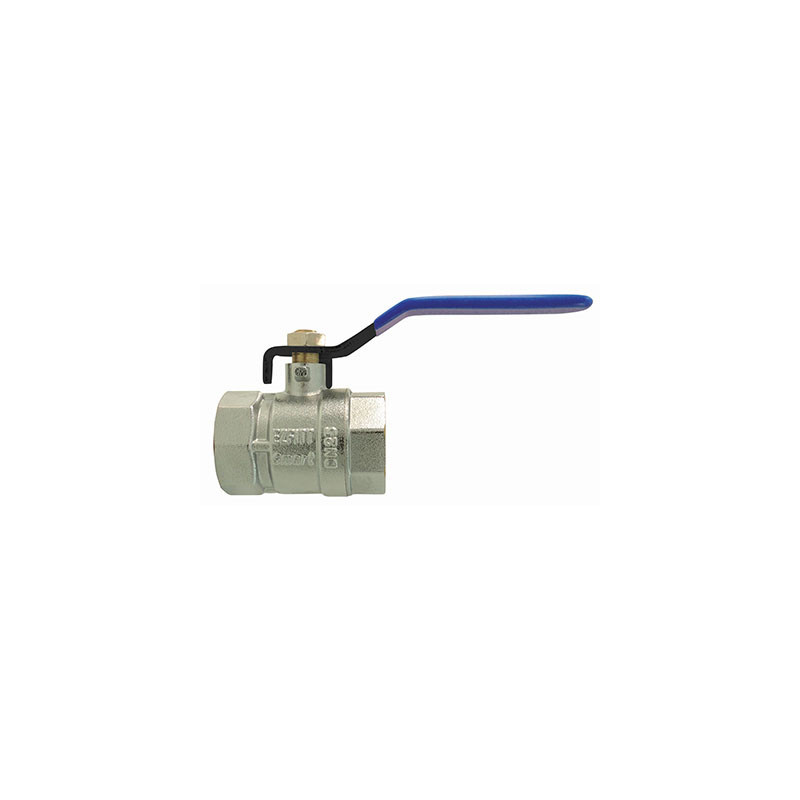

Válvula Hembra/Hembra, palanca plana azul
Ref. 120 PB
- Válvula de latón forjado, niquelado en las superficies exteriores.
- Diseñada, fabricada y controlada según la norma Europea EN 13828.
- Paso estándar.
- Estanqueidad por doble junta tórica de EPDM.
- Eje antiexplosión.
- Roscados hembras BSPP según la norma ISO 228-1.
- Asiento plana para permitir una estanqueidad por junta plana.
- Palanca reversible con indicador de dirección ON/OFF.
- Código datamatrix en la palanca y la etiqueta (acceso a las fichas técnicas desde un Smartphone).
- Identificación y trazabilidad (fecha de fabricación, PN, DN, ACS, EZFITT Smart).
- Estanqueidad testada al 100%.
- Temperatura : -10°C/+120°C
Certificación :
- WRAS
Ver el kit ILV SMART
Cambiar palanca
| Ø | Kg | PN | ØD | ØE | L1 | L2 | H |
|---|---|---|---|---|---|---|---|
| 3/8" | 0.1 | 32 | 10 | 23 | 37.5 | 77 | 40 |
| 1/2" | 0.133 | 32 | 13.5 | 27 | 42 | 85 | 43 |
| 3/4" | 0.184 | 32 | 18 | 33 | 48 | 85 | 46 |
| 1" | 0.302 | 32 | 22 | 40 | 59 | 104 | 55 |
| 1"1/4 | 0.465 | 25 | 28 | 49.5 | 66 | 130 | 69 |
| 1"1/2 | 0.673 | 25 | 35 | 60.5 | 80 | 130 | 75 |
| 2" | 1.058 | 25 | 45 | 75.5 | 94 | 156 | 85 |
| 2"1/2 | 2.001 | 16 | 58 | 97.5 | 115 | 184 | 106 |
| 3" | 3.05 | 16 | 69 | 115 | 132 | 238 | 132 |
| 4" | 4.863 | 16 | 88 | 144.5 | 162 | 238 | 147 |
Documentos descargables
| Nombre | Tipo | Tamaño | |
|---|---|---|---|
| Ficha técnica - Smart - Válvula H/H, palanca plana roja - Ref : 120, 120 PB, 123, 126, 121, 121 PB, 124, 122, 122 PB, 125, 130, 801, 803, 912, 807, 914 | 3.05 Mo | Descargas |
Ficha técnica - Smart - Válvula H/H, palanca plana roja - Ref : 120, 120 PB, 123, 126, 121, 121 PB, 124, 122, 122 PB, 125, 130, 801, 803, 912, 807, 914
3.05 Mo pdf
