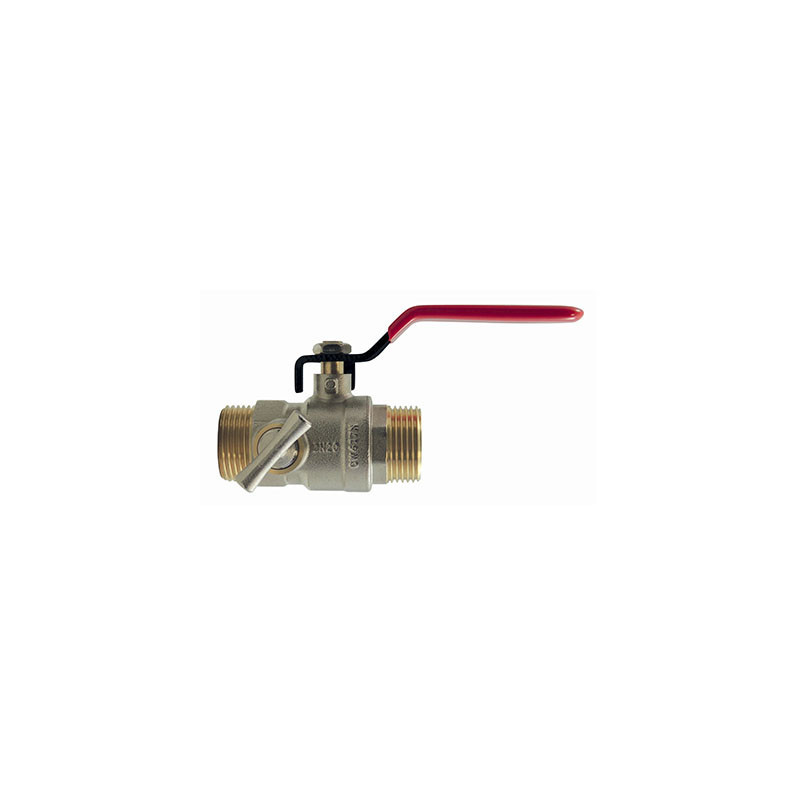

Válvula de purga Macho/Macho, palanca plana roja
Ref. 130
- Válvula de latón forjado, niquelado en las superficies exteriores.
- Diseñada, fabricada y controlada según la norma Europea EN 13828.
- Paso estándar.
- Estanqueidad por doble junta tórica de EPDM.
- Eje antiexplosión.
- Roscados hembras BSPP según la norma ISO 228-1.
- Asiento plana para permitir una estanqueidad por junta plana.
- Palanca reversible con indicador de dirección ON/OFF.
- Código datamatrix en la palanca y la etiqueta (acceso a las fichas técnicas desde un Smartphone).
- Identificación y trazabilidad (fecha de fabricación, PN, DN, ACS, EZFITT Smart).
- Estanqueidad testada al 100%.
- Temperatura : -10°C/+120°C
- Con purga
Certificación :
- WRAS
Ver el kit ILV SMART
Cambiar conexión
| Ø | Kg | PN | ØD | ØE | L1 | L2 | L3 | H |
|---|---|---|---|---|---|---|---|---|
| 1/2" | 0.187 | 32 | 13.5 | 27 | 61.5 | 85 | 35 | 43 |
| 3/4" | 0.248 | 32 | 18 | 33 | 67 | 85 | 37 | 46 |
