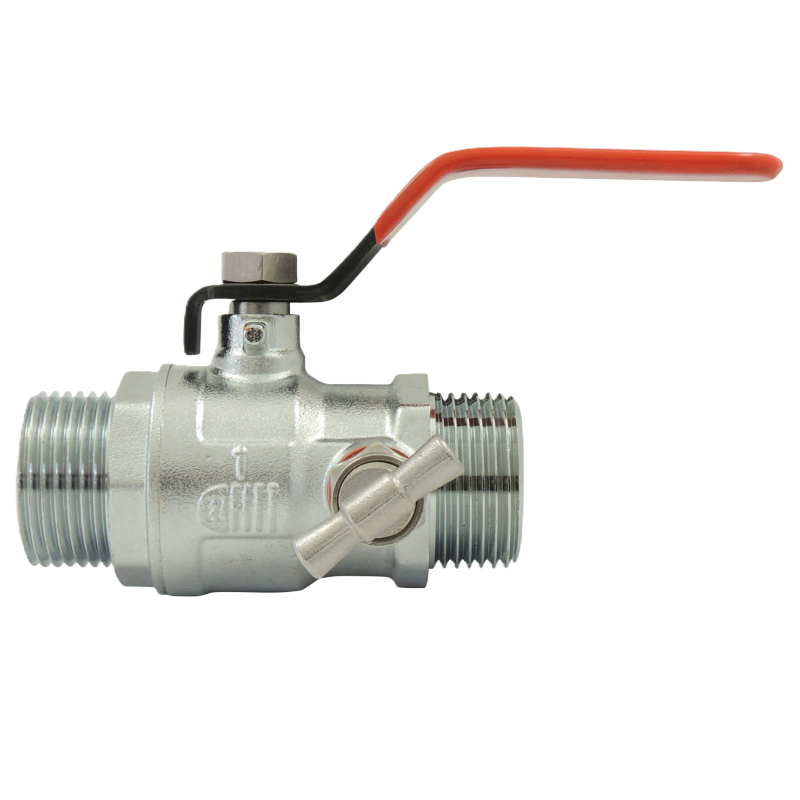

Válvula de purga Macho/Macho, palanca plana roja
Ref. 230
• Paso total
• Cuerpo, esfera, manguito latón estampadó cromado
• Temperatura maxima 120 °C
• Palanca y tuerca hierro cromado
• Doble o-ring technologia
• Junta esfera PTFE, o-ring EPDM
• Extremos roscas ISO228
• ACS
• CE
• Número de porción y fecha de producción impreso en el cuerpo y la palanca
Ver el kit ILV ADVANCE
Cambiar palanca
| Ø | Kg | PN | D | L1 | E | L2 | H |
|---|---|---|---|---|---|---|---|
| 3/8" | 0.142 | 40 | 10 | 45 | 24 | 44 | 36 |
| 1/2" | 0.197 | 40 | 14.5 | 52 | 28 | 44 | 36 |
| 3/4" | 0.296 | 40 | 19 | 62 | 36 | 53 | 46 |
| 1" | 0.438 | 40 | 24 | 73 | 43 | 63 | 53 |
Documentos descargables
| Nombre | Tipo | Tamaño | |
|---|---|---|---|
| Ficha técnica - Advance - Válvula con purga M/M, palanca plana roja - Ref : 230 | 0.78 Mo | Descargas | |
| Assembling instructions | 0.11 Mo | Descargas |
Ficha técnica - Advance - Válvula con purga M/M, palanca plana roja - Ref : 230
0.78 Mo pdf
Assembling instructions
0.11 Mo pdf
