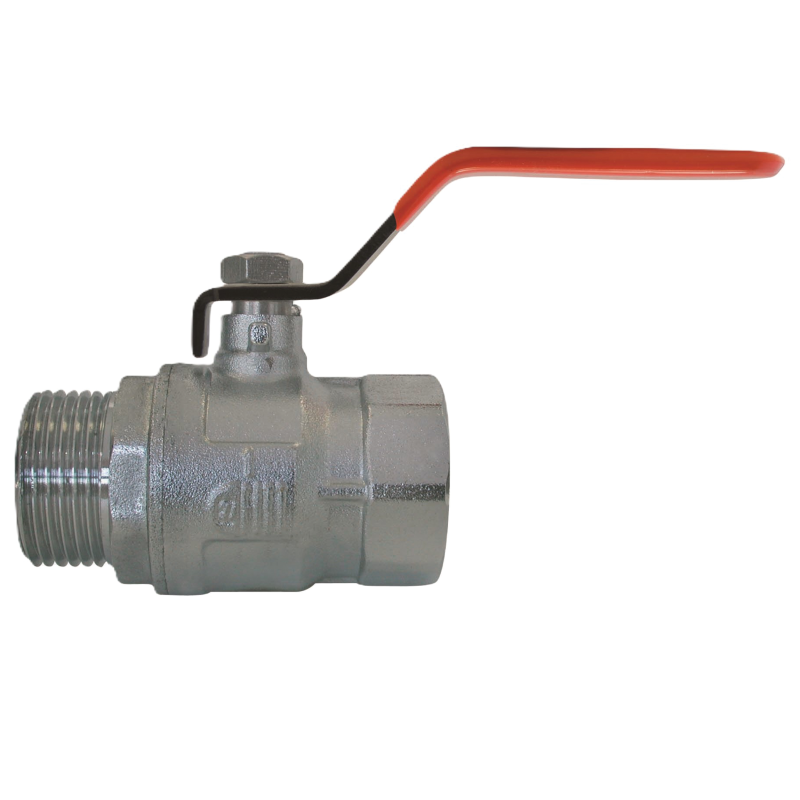

Vanne Mâle/Femelle, poignée plate rouge

Réf. 221

Caractéristiques Techniques :
• Laiton matricé, modèle lourd, passage intégral, PN40
• Conception, fabrication et contrôle suivant la norme EN 13828
• Température d'utilisation : -10°C à +120°C
• Filetage ISO 228-1
• Revêtement 100% chromé (corps, sphère et axe)
• Poignée en acier avec revêtement zinc-aluminium noir anti-corrosion
• Etanchéité par double joint torique EPDM
• Axe inéjectable
• Poignée réversible avec indication du sens de manoeuvre
• Flashcode sur poignée permettant d'accéder aux fiches techniques et aux notices à partir d'un smartphone
• Marquage PN, DN, date de fabrication, ACS sur corps et poignée

Certifications :
• ACS

• WRAS

ILV Voir le Kit ILV ADVANCE
  • ACS
  • 4MS
  • WRAS
Changer de poignée
Voir toutes les configurations
Ø Code UV Sachet Carton Qté
1/4" 29218 20 20 160
3/8" 29211 20 20 160
1/2" 29212 14 14 112
3/4" 29213 10 10 80
1" 29214 7 7 56
1"1/4 29215 1 44
1"1/2 29216 1 26
2" 29217 1 18
Créer
Vanne Mâle/Femelle, poignée plate rouge
Ø Kg PN D L1 E L2 H
1/4" 0.117 64 8 45 23 80 42
3/8" 0.123 40 10 47 24 80 43
1/2" 0.165 40 14.5 54 28 80 46
3/4" 0.279 40 19 65 36 100 54
1" 0.414 40 24 76 43 100 58
1"1/4 0.563 25 30 87 52 114 68
1"1/2 0.906 25 37 100 63 142 83
2" 1.329 25 47 113 79 142 91
